旋风布袋除尘
您现在的位置:首页 > 旋风布袋除尘相关介绍:
套装配置:脉冲布袋除尘、旋风除尘

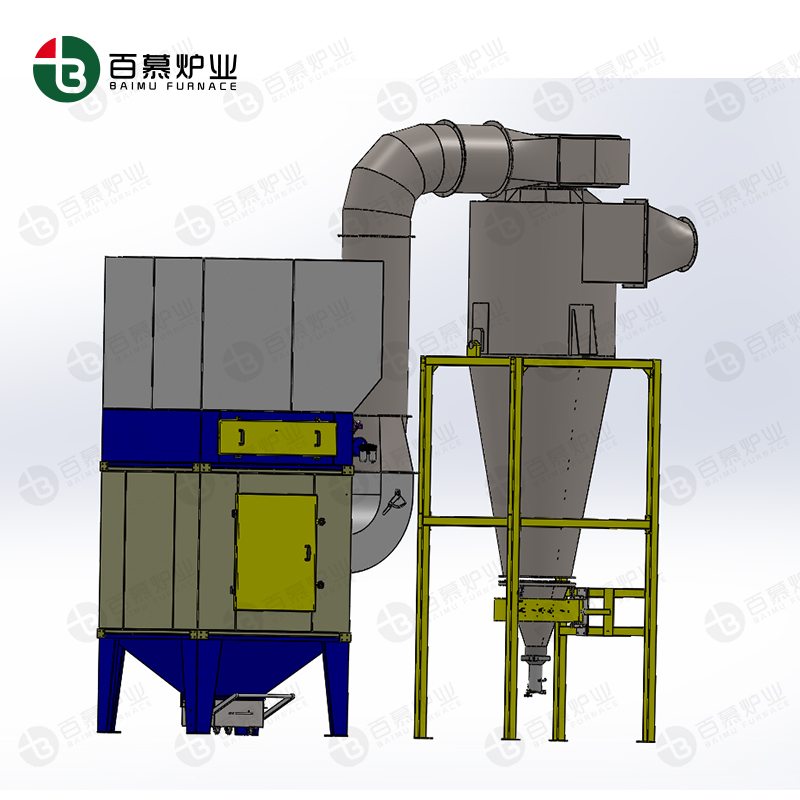

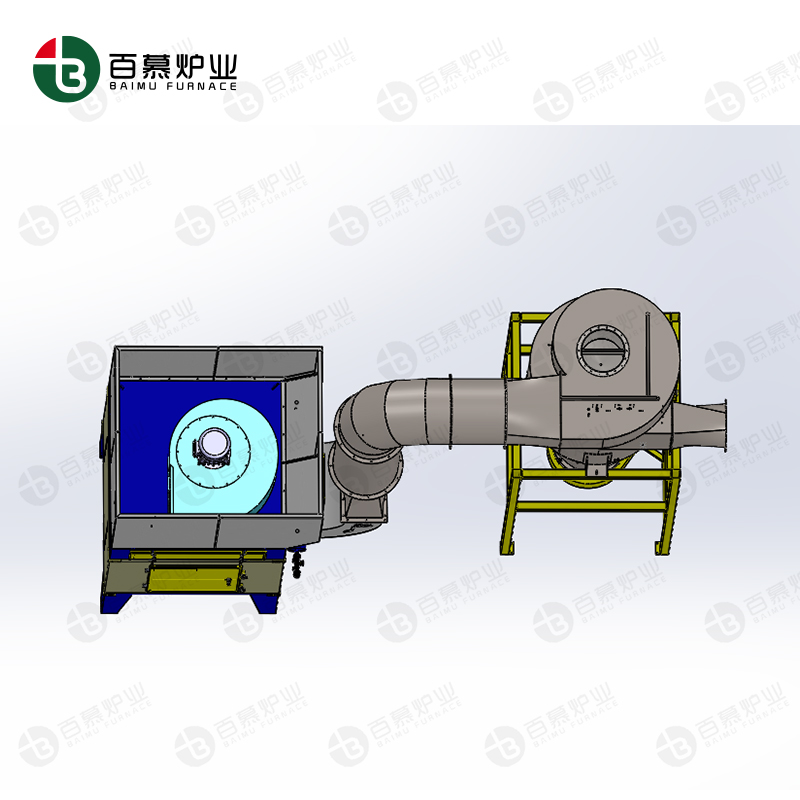

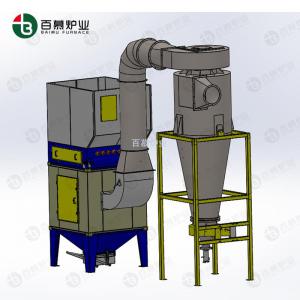

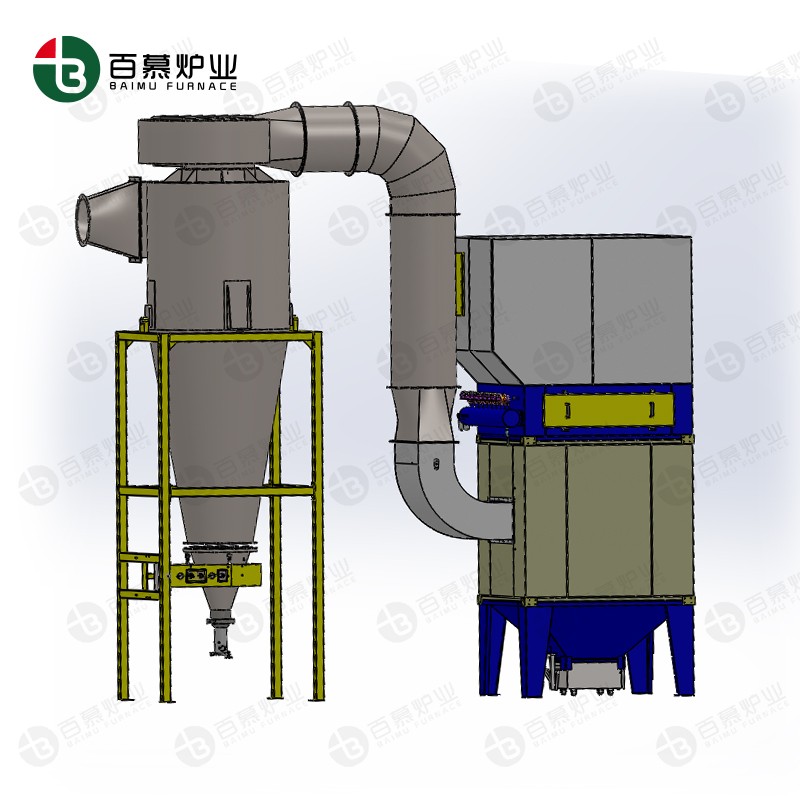

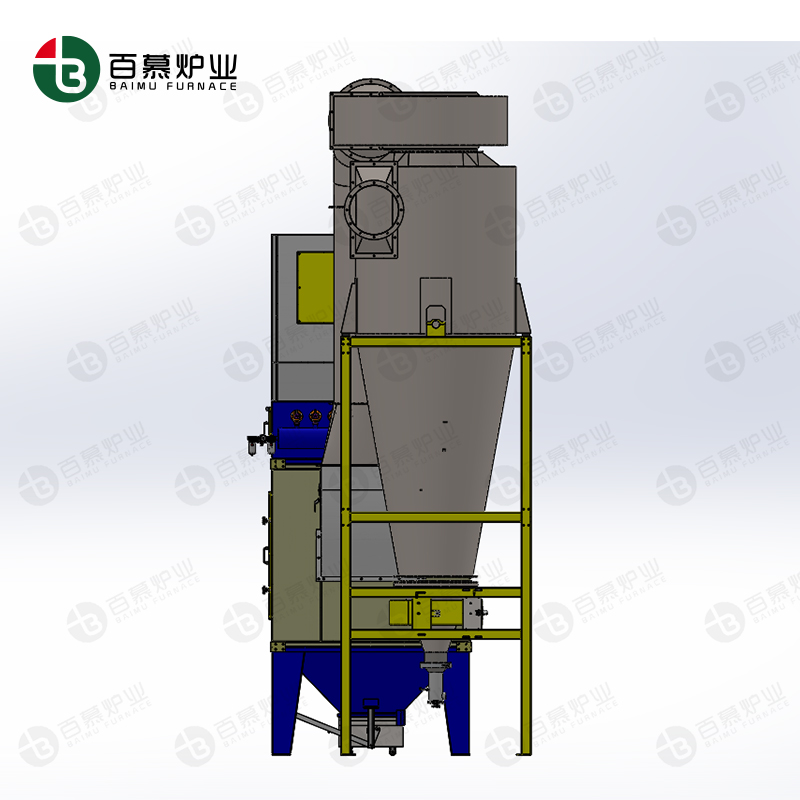

旋风+布袋复合式除尘器,包括旋风除尘器和布袋除尘器。旋风除尘器作为一级除尘器,布袋除尘器作为二级除尘器,根据旋风除尘器体积小以及处理风量小的情况,将旋风除尘器设置于布袋除尘器的每室的入口位置,旋风+布袋复合式除尘器通过优化烟气烟道布置,使烟气先经过旋风除尘器除尘后,再由布袋除尘器除尘。旋风除尘器起到一级除尘的作用,降低了布袋除尘器入口含尘浓度。同时,旋风+布袋复合式除尘器通过增加滤袋材质的选取范围,降低脉冲清灰频率,延长滤袋及脉冲阀使用年限,能够大大降低布袋除尘器运行成本。
一、旋风除尘器
旋风除尘器也叫旋风分离器广泛应用在对流干燥、烘干系统中,是从气体中收集产品的主要除尘设备。旋风除尘器设备结构方便简单,制造方便,只要设计合理,制造恰当,可以获得很高的分离效率。对含尘量很高的气体,同样可以直接进行分离,并且压力损失也比较小,没有运动部件,所以经久耐用。除了磨削性物料对旋风分离器的内壁产生磨损或细粉粘附外,没有其它缺点。在正常情况下,理论上旋风分离器能够捕集5μm以上的粉体,分离效率可达90%以上。但是,在实际生产运行中,往往由于制造不良,安装使用不当或操作管理不完善等原因,造成分离效率下降。一般只有50%~80%,有时甚至更低。
旋风除尘器是由进气管、排气管、圆筒体、圆锥体和灰斗组成。旋风除尘器结构简单,易于制造、安装和维护管理,设备投资和操作费用都较低,已广泛用于从气流中分离固体和液体粒子,或从液体中分离固体粒子。在普通操作条件下,作用于粒子上的离心力是重力的5~2500倍,所以旋风除尘器的效率显著高于重力沉降室。
旋风除尘器是使含尘气流作旋转运动,借助于离心力将尘粒从气流中分离并捕集于器壁,再借助重力作用使尘粒落入灰斗。旋风除尘器的各个部件都有一定的尺寸比例,每一个比例关系的变动,都能影响旋风除尘器的效率和压力损失,其中除尘器直径、进气口尺寸、排气管直径为主要影响因素。在使用时应注意,当超过某一界限时,有利因素也能转化为不利因素。另外,有的因素对于提高除尘效率有利,但却会增加压力损失,因而对各因素的调整必须兼顾。
二、布袋除尘器
布袋除尘器(袋滤器或袋式除尘器)经常作为从干燥尾气中分离粉状产品的气固分离设备,是截留尾气中粉体的最后一道防线。布袋除尘器的特点是捕集效率高,可以说,在众多的气固分离设备中,它的捕集效率是其它设备所不及的,特别是捕集20μm以下的粒子时更加明显,效率达到99%以上。布袋除尘器主要由滤袋、袋架和壳体组成,壳体由箱体和净气室组成,布袋安装在箱体与净气室中间的隔板上。含尘气体进入箱体后,粉体产生惯性、扩散、粘附、静电作用附着在滤布表面,清洁气体穿过滤布的孔隙从净气室排出,滤布上的粉尘通过反吹或振击作用脱离滤布而堕入料斗中。
1、概述
除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。
工作原理如下:含尘气体由进风烟道各入口阀进入各单元箱体,在箱体导流系统的引导下,大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区,过滤后的洁净气体透过滤袋,经上箱体、提升阀、出风烟道排出除尘器,经过风机和烟囱直接排放到大气中。随着过滤工况的进行,当滤袋表面积尘达到一定量时,由清灰控制装置(差压或定时、手动控制)按设定程序,控制当前单元离线,并打开电磁脉冲阀喷吹,抖落滤袋上的粉尘。落入灰斗中的粉尘经由仓泵进入气力输灰系统。结构特点如下:
本脉冲除尘器为外滤式除尘器,即含尘气体在滤袋外,洁净空气在滤袋内,袋口向上。清灰功能利用差压或定时、手动功能控制在线清灰仓室,启动脉冲喷吹阀喷吹,使滤袋径向变形,抖落灰尘。除尘器同时具有离线检修功能。
2、工艺流程
除尘器利用滤料捕获烟气中的尘粒。滤料捕获尘粒的能力决定除尘器的除尘效率。因此,整个除尘器的工艺流程可以简单描述为通过对经过除尘器的含尘气流的阻力的控制,使滤料保持最大的捕获尘粒的能力,此控制即为周期性地对布袋清灰,防止气流阻力过大。
气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤,气流流量由各过滤室的压力自行控制,压力低的过滤室气流流量将较大。因此,一旦一个过滤室的压差过大,更多的气流(含有更多的尘粒)将被赶往其它过滤室,直到各过滤室压差相当。在实际工况中,各过滤室的压差基本相同,如果某一过滤室的压差较高(高于设定值),该室将进入清灰程序;如果某一过滤室的压差一直较高且清灰后无明显下降,说明该室有滤袋被堵;如果某一过滤室的压差一直较低或陡然下降(低于设定值),说明该室滤袋有破损。
在灰斗上部(中箱体)设有进风管,气流由此进入过滤室,灰斗进风管中的气流分配系统将气流均匀地分布到过滤室的整个截面。
过滤室中由花板分隔成净气室(上箱体)和含尘室(中箱体)两部分。滤袋安装在花板上。含尘气流在穿过滤袋进入净气室(此过程即为过滤过程或称为除尘过程)时,滤袋外表面即留下一层灰层(布粉层)。与滤袋材质相比,灰层更为细密。事实上,小的尘粒是由灰层捕获的,否则就能穿过滤袋。因此,新的滤袋在刚投入使用时,将有极细微的尘粒穿透滤袋逃逸,在烟囱口形成羽状烟,当布粉层形成后,羽状烟即消失。
为防止滤料的压力降过大,必须周期性地对滤袋进行清灰。滤袋清灰并不是将滤袋上的灰层全部彻底清除,清灰后将残余少量由极细微尘粒组成的布粉层,用于下一除尘过程中捕获较小尘粒。清灰利用脉冲气流实现,清灰过程是逐室、逐行进行的。过滤室执行清灰工序时处于在线状态。烟气通过滤袋,除去绝大部分尘粒后,通过出风管和引风机,最后由烟囱排出。
