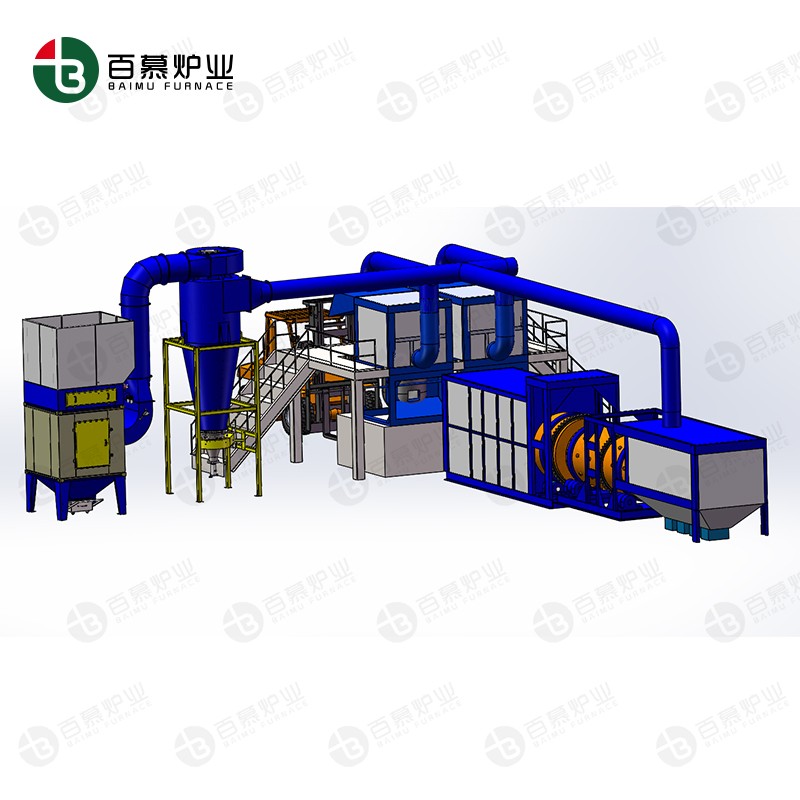

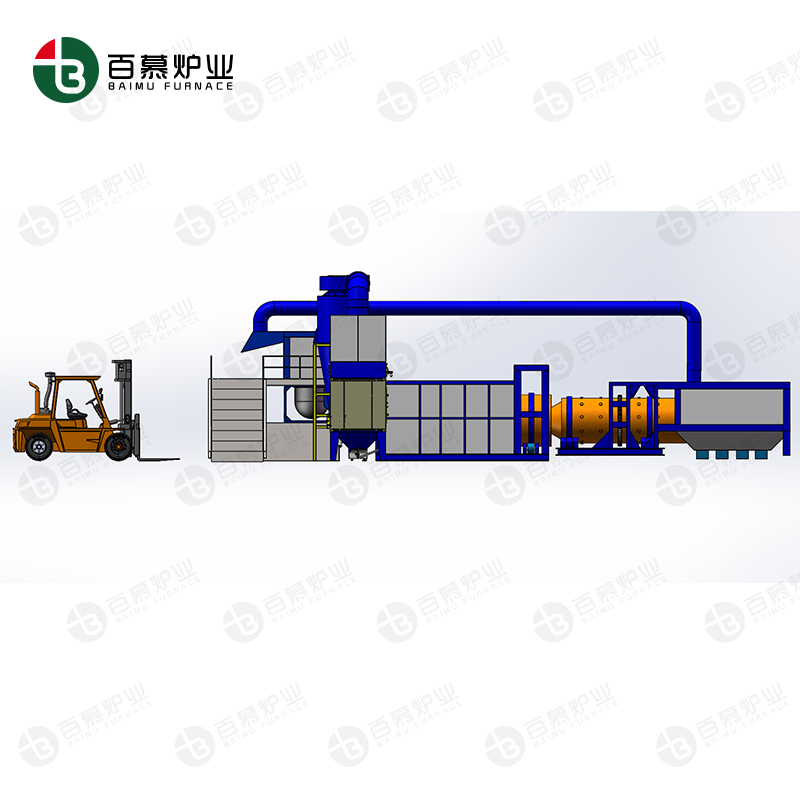

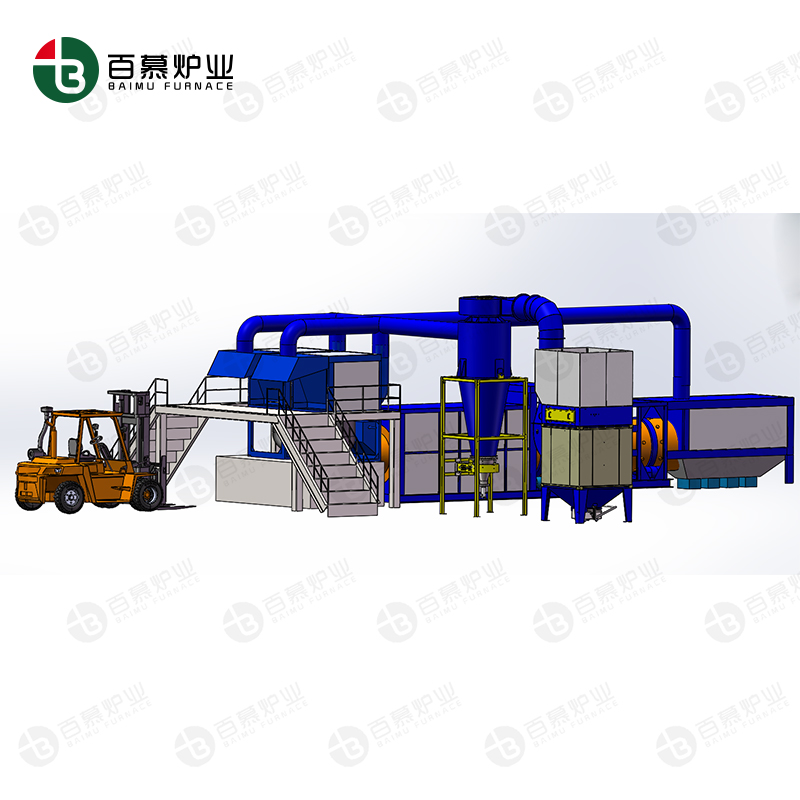

包含设备：炒灰机、冷灰桶、球磨筛选机、旋风布袋除尘、炒灰机平台

一、综述

筛选式冷灰桶的主要功能：是将炒灰机中提炼铝水后的热灰通过水喷淋热交换降温、打散、球磨和分级筛选。达到提高铝灰中的回收率及环保收尘处理效果。

一般的再生铝生产厂家，对冷却熔炉出来的热灰采用铺摊在地上自然冷却的方法，因为不能在这段时间将铝灰从高温冷却到常温，容易使铝灰里的铝继续燃烧氧化。从而使铝的回收率下降5-10%。就算是从回转炉里出来的铝灰，如果用铺地摊的冷却方法会产生很大的烟气味在车间散发增加对环保处理的难度，同时也会使铝的回收率下降。在配套使用冷却桶后，能够将700-900度的高温铝灰在最短的时间内冷却到常温状态，避免了高温铝灰的燃烧氧化。从而提高了铝的回收率，经济效益十分明显，而且对于环保环境容易处理方可直接装袋。

通过不断的实践和改进，我公司对冷却桶做了以下的改进及技术创新：

冷却/打散、球磨、筛灰分离合三为一。在冷灰桶内增加一条打灰棒，球磨桶身内有滚球压碎功能，能利用棍棒或滚球的自身重量和桶身的旋转将块状热灰压碎，提高处理能力，同时由于热灰被均匀压碎、压散，能在冷灰的末端快速冷却到100度以下的温度，有利于下一步的筛选装袋顺利进行。

粗细分选兼顾。冷却后的铝灰里细灰的含铝量不多，可以外卖处理，而精颗粒铝灰中还含有一定量的铝，可以作为冷却剂重新回到回转炉里提炼，因此需要将细灰与粗灰分选处理，再进行3.5/3.0筛钢网（40/80）的分离筛选，冷却后的铝灰流经此处时，细灰将从前筛分离，筛网中的灰粉可直接沉降到灰斗中，在灰斗下面可以用斗盆直接装灰处理，而粗颗粒的铝灰则分流到冷灰桶的底部出灰口，卸到下面的灰斗粒，以便进一步处理。这样，在和炒灰机的配套使用下，既提高了劳动效率、也提高了经济效益，同时环境也能得到极大改善。

冷灰桶形式是喷水冷却与舀水冷却相结合。

结构四项改革。

（1）在冷灰桶的结构方面，我公司放弃了传统冷灰桶内的螺旋导流板，改为直条式导流条。

（2）在后级筛选桶上我们采用了变频调速装置，可以视实际情况调节筛选桶的转速，达到最佳分级效果。

（3）在处理水喷淋而产生的大量蒸汽上，我们采用了喷淋段全封闭耐热钢结构，避免因水蒸气弥漫而导致车间视线不清等不利因素。

（4）此外。在环保方面，我们配置了前吸罩和后吸罩，在前吸罩还增加了桶门装置,在加完料后将圆门直接关闭，降低灰尘外溢，在后吸罩中采用了全封结构，有利于灰尘的集中排放，同时后吸罩中装有活动门板，方便检修。

二、产品的结构

冷灰机的概述：

  (1)冷灰机的主要功能是将热灰通过水喷淋热交换达到快速降温目的，在提高铝灰中的的回收率上发挥着非常重要的作用。如果不能在短时间内将铝灰从高温冷却到不至自燃的温度，容易使铝灰里的铝继续燃烧，氧化，从而使铝的回收率下降5%～10%。冷灰机能够将高温铝灰在很短的时间内冷却到常温状态，避免了高温铝灰的自燃，氧化。从而提高了金属铝的回收率，产生的经济效益是非常明显。

（2）冷灰机的组成：

    冷灰及主要由冷灰桶、导轮、托轮、定位轮、整体钢架、驱动机构、冷却系统、控制电箱等组成。该机同时配合环保除尘系统可减少环境污染。

（3）冷灰机的工作原理：

    一般情况下冷灰机配合炒灰机使用，由炒灰机分离出来的铝灰导入冷灰机，冷灰机启动电机使桶体匀速机械运动转动与桶外进行喷淋水工作，让桶内的跟着旋转铝灰渣撞压解体、散热降温。达到打散灰渣降温功能。该功能是在冷灰机进行匀速机械转动，桶内放有实心钢棒，利用钢棒的自身重量把桶内跟着桶身旋转的块状铝渣发生了不断的撞压，此时冷灰桶外进行喷淋水作用效果，发生了大面积散热速降温，把铝灰渣在固有时间内达到打散，快速降温。在日常检测冷灰机出口的灰渣在约35度以下的温度，这样有利于下一步的球磨筛选顺利进行。

球磨筛选机

（1）球磨筛选机概述

    球磨筛灰机球磨部分采用重力球压碎工艺，能将冷灰利用钢球的自身重量和桶身的旋转将大块的冷灰压碎，由于冷灰被均匀压碎、打散，有利于下一步筛选的顺利进行。最后冷灰进入筛灰部分进行分级筛选。

（2）球磨筛灰机组成：

球磨筛灰机主要由球磨桶，衬板，钢球、钢棍、导轮、托轮、定位轮、筛网桶、整体钢架，驱动机构组成。该机同时配合环保除尘系统使用可减少环境污染。
